Progetti dei lettori - Le radio di Sophie
Amplificatore OTL per cuffia
Realizzazione di Massimo Zucchetti
INTRODUZIONE:
Dopo varie realizzazioni di ricevitori radio a reazione ecco un progetto dedicato agli audiofili. Quello che vi presento oggi è un amplificatore per cuffia OTL. Qusto particolare circuito non utilizza alcun trasformatore d’uscita,aumentando in questo modo l’estensione della banda passante che raggiunge persino la radiofrequenza! Anche la qualità naturalmente ne trae vantaggio ottenendo così un amplificatore totalmente esente da fruscio di fondo e dalla dinamica elevata. La sua semplicità circuitale lo rende adatto a tutti e lo si realizza in poco tempo.
DESCRIZIONE CIRCUITALE:

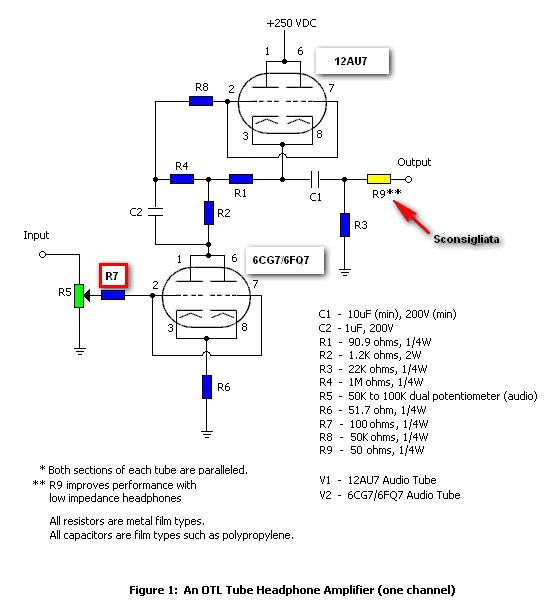

Il progetto originale si trova sul sito di Headwize. Il circuito è del tutto identico tranne che per l’alimentazione anodica, che ho voluto realizzare col metodo classico ossia basato sull’ormai ultracollaudato filtro a pigreco. Come valvola rettificatrice ho usato una EZ80 e per il filtraggio anodico la classica impedenza da 10 H con i due relativi elettrolitici da 100 MFD 350 Volts. Risulta così una quinta valvola presente nell’amplificatore, che secondo me lo rende anche esteticamente più gradevole. Ho comunque corretto il circuito principale e come da schema sconsiglio l’utilizzo di cuffie a bassa Impedenza (32 Ohm) insieme a R9.Ne risulta una perdita di guadagno ma soprattutto nella banda passante(perdita nelle basse frequenze). Gli unici componenti che magari farete fatica a reperire sono i 2 condensatori da 10 MFD da 200 Volts non polarizzati, mentre il resto è di facile reperibilità. Se usate la mia soluzione circuitale per l’alimentazione anodica sappiate che è bene schermare l’impedenza con un foglietto di rame o racchiuderla entro un lamierino sempre per evitare ronzii. Ecco qua sotto lo schema completo per ciascun canale:

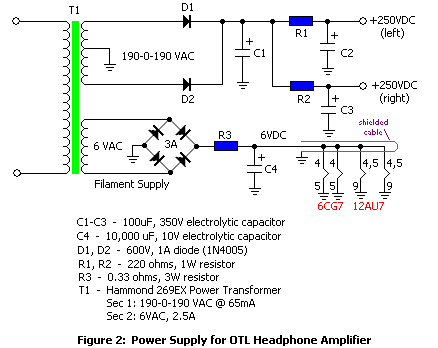

E quello dell'alimentatore:
REALIZZAZIONE PRATICA:

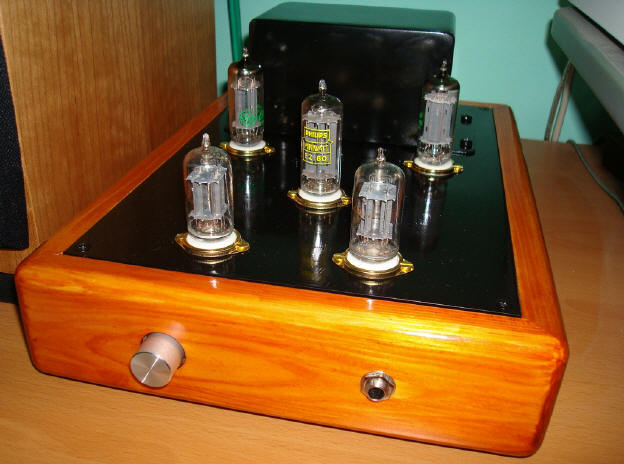

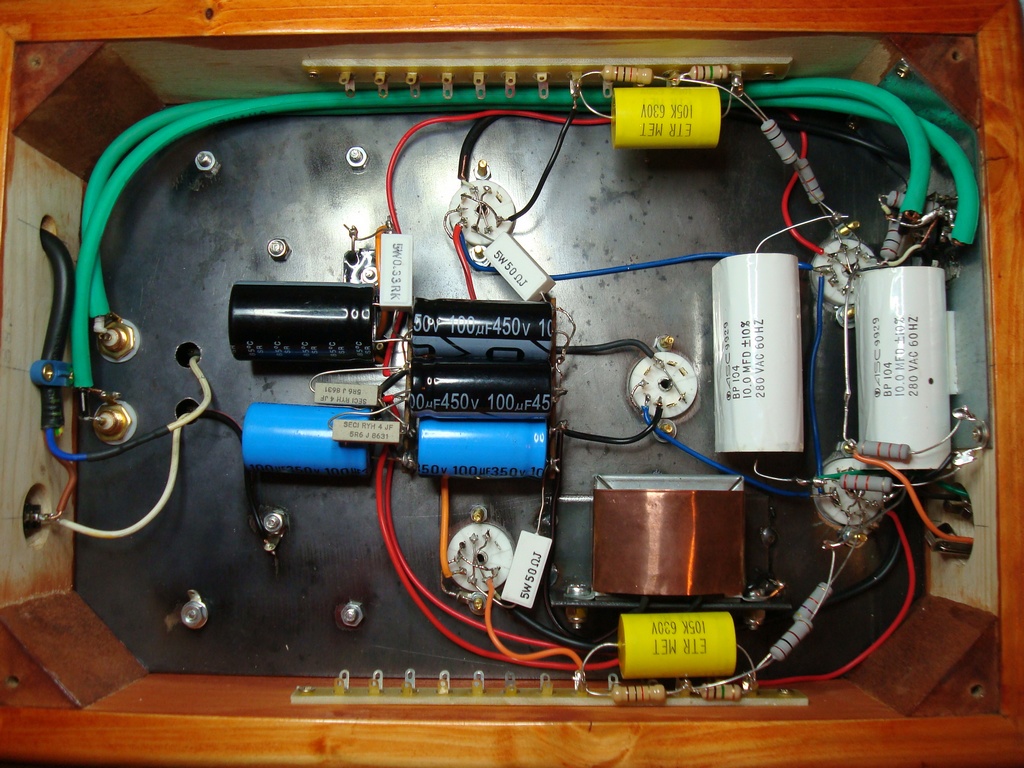

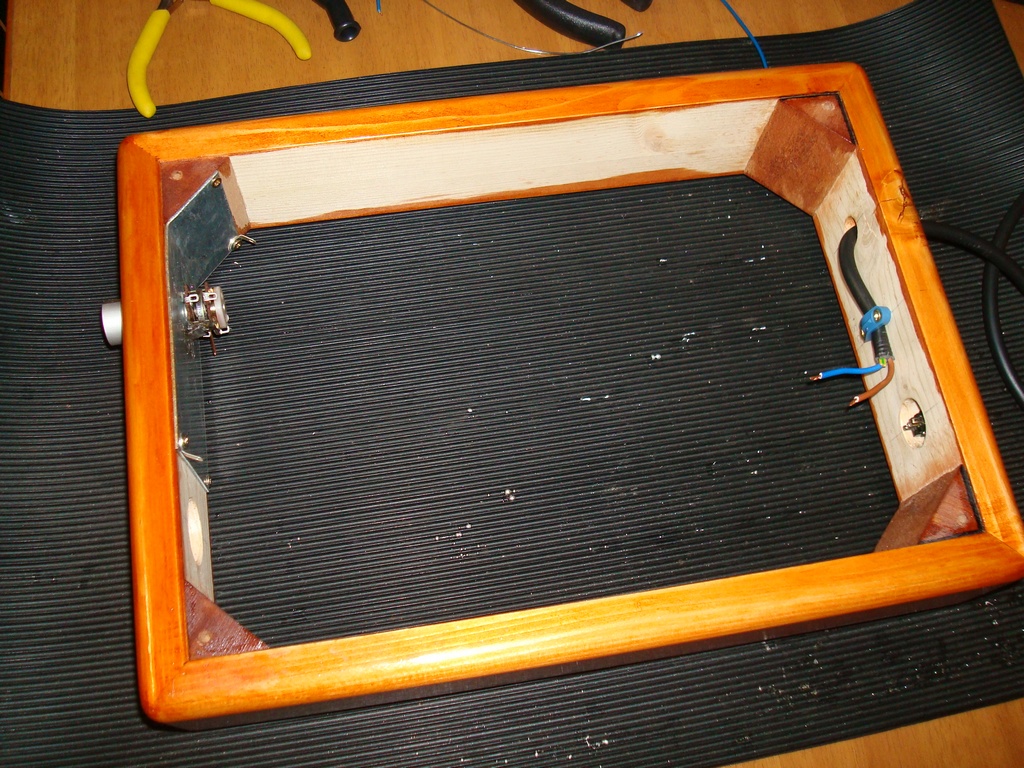

L’amplificatore è composto essenzialmente da due lamiere di ferro che sono fissate a loro volta agli angoli ad un telaio di legno di Faggio opportunamente fresato e modellato. Ho praticato sulla lamiera superiore i fori per il fissaggio degli zoccoli delle valvole e quelli relativi al passaggio dei fili del trasformatore d’alimentazione, che ho racchiuso in un elegante contenitore metallico. Vanno poi praticati i fori nel legno relativi al potenziometro di volume e l’ingresso del jack per la cuffia. Gli ingressi RCA del segnale sono stati montati invece sul telaio subito dietro al contenitore del trasformatore d’alimentazione.
|
|
|
|
COLLAUDO:
Una volta controllato tutti i cablaggi effettuati colleghiamo le cuffie e i cavi di segnale agli ingressi. Data tensione il circuito deve funzionare subito e dopo un breve riscaldamento delle valvole di almeno 5 minuti ecco che la prima cosa che ci colpisce sarà la totale assenza di fruscio anche se si porta il volume al massimo. Ora abbassiamo portando il volume a zero e immettiamo un segnale che può provenire da un lettore DVD piuttosto che dall’uscita di linea della scheda audio del PC. Alziamo il volume e ci colpisce da subito la qualità del segnale che ascoltiamo:potente, definito e avvolgente. Con questo amplificatore ascolterete la musica come non l’avete mai ascoltata prima e starete attaccati anche per ore con le vostre cuffie addosso. La caratteristica del suono valvolare è infatti anche quella di affaticare molto meno le orecchie.
Io personalmente ho fatto ore di prove d’ascolto con i più svariati generi musicali e posso dire che è veramente un ottimo amplificatore dalla qualità superba. I bassi sono profondi e corposi, tanto da farvi sentire vibrare le orecchie e le alte frequenze così definite e taglienti da farvi rabbrividire.
NOTA SUL TIPO DI CUFFIE DA USARE:
Tutte le prove d’ascolto che ho fatto sono state fatte con cuffie ad alta impedenza SENNHEISER. L’amplificatore dà il meglio di sé con impedenze non inferiori ai 100 Ohm. All’inizio ho testato con un paio di Sennheiser serie HD vecchiotte tipo chiuse con impedenza di 150 Ohm. Il risultato è stato molto buono con bassi forti e corposi e alti equilibrati. La mia scelta personale è caduta sull’ultimo modello di Sennheiser.Le HD650. Hanno un impedenza di 300 Ohm e una elevata estensione della banda che praticamente si traduce in una maggior ricchezza di alte frequenze e basse presenti ma meno opprimenti,essendo cuffie aperte. Ovviamente la scelta sta al proprio gusto personale ma in generale si ha un ottima performance con tutte le cuffie ad alta impedenza.
CONCLUSIONI:
Una realizzazione semplice ma dal grande effetto. Consigliato a tutti gli amanti del suono di alta qualità che con questo amplificatore faranno rinascere le proprie orecchie.
Come sempre rimango a disposizione.
Zucchetti Massimo
