Ricevitore a Cristallo in scatola di montaggio

Ricevitore mod. RS0101

Esaurito

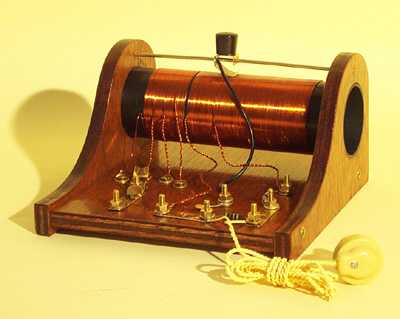

Se sei incuriosito da ciò che hai letto sulle radio a galena in queste pagine o altrove, ma non sai da dove partire per cominciare la tua sperimentazione, ecco uno "starter kit" che ti mette a disposizione tutto ciò che ti occorre, guidandoti nella costruzione di una radio a cristallo efficiente e completa.

Caratteristiche

  • Ricevitore a cristallo per la banda delle onde medie (500 - 1600 kHz);

  • Circuito d'ingresso a trasformatore con commutatore a leva per la selettività;

  • Bobina di sintonia con contatto strisciante e presa a bassa impedenza per il rivelatore;

  • Rivelatore a diodo al germanio 1N34 ad alta sensibilità;

  • Auricolare piezoelettrico ad altissima impedenza;

  • Mobiletto di compensato marino color mogano chiaro;

  • Montaggio con viti e morsetti in ottone senza saldature;

  • Dimensioni di base cm 14x14;

  • Istruzioni dettagliate per il montaggio e l'uso.

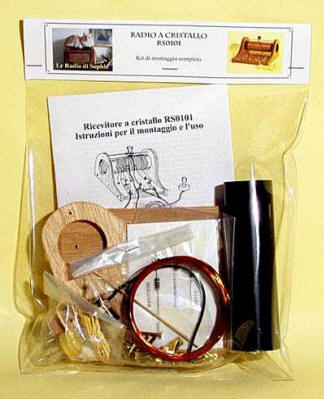

La confezione contiene:


  • 1 tavoletta di base cm 12x14, in multistrato marino non rifinito;
  • 2 supporti in multistrato marino non rifinito;
  • 23 m di filo di rame smaltato da 0.5 mm
  • 1 diodo al germanio tipo 1N34 o OA90;
  • 1 resistenza da 470 kohm;
  • 1 condensatore da 270 pF;
  • 1 auricolare piezoelettrico ad alta sensibilità;
  • 4 viti ottone per legno mm 3x20;
  • 4 viti ottone per legno mm 3,5x16;
  • 8 viti ottone per ferro mm 3x20 a testa svasata;
  • 10 dadi da 3 mm;
  • 14 rondelle da 3 mm;
  • 3 piastrine forate e punzonate;
  • 1 leva ottone;
  • 1 cursore per sintonia, in ottone con manopola;
  • 1 asticella acciaio;
  • 1 spezzone di tubo PVC 40x138 mm
  • 1 pezzo di carta vetrata
  • Libretto con le istruzioni complete per il montaggio



A questo materiale andrà aggiunto soltanto uno spezzone di filo elettrico lungo qualche decina di metri che faccia da antenna, una buona presa di terra e alcuni normali attrezzi da lavoro (forbici, pinze, cacciavite). Tutti i fori sono già eseguiti per facilitare il montaggio. Il kit è indicato anche per ragazzi.

Esaurito
