Come salvare una bobina di campo
Negli altoparlanti elettrodinamici spesso la bobina di campo si interrompe. Ecco un trucco per evitare di doverla riavvolgere - di L. Mureddu
Il grosso altoparlante elettrodinamico, posato sul banco da lavoro, viene subito messo alla prova col tester per verificare la continuità del primario del trasformatore d'uscita e quella della bobina di campo. Se la verifica è positiva tiriamo un bel sospiro di sollievo, altrimenti abbiamo un bel problema.

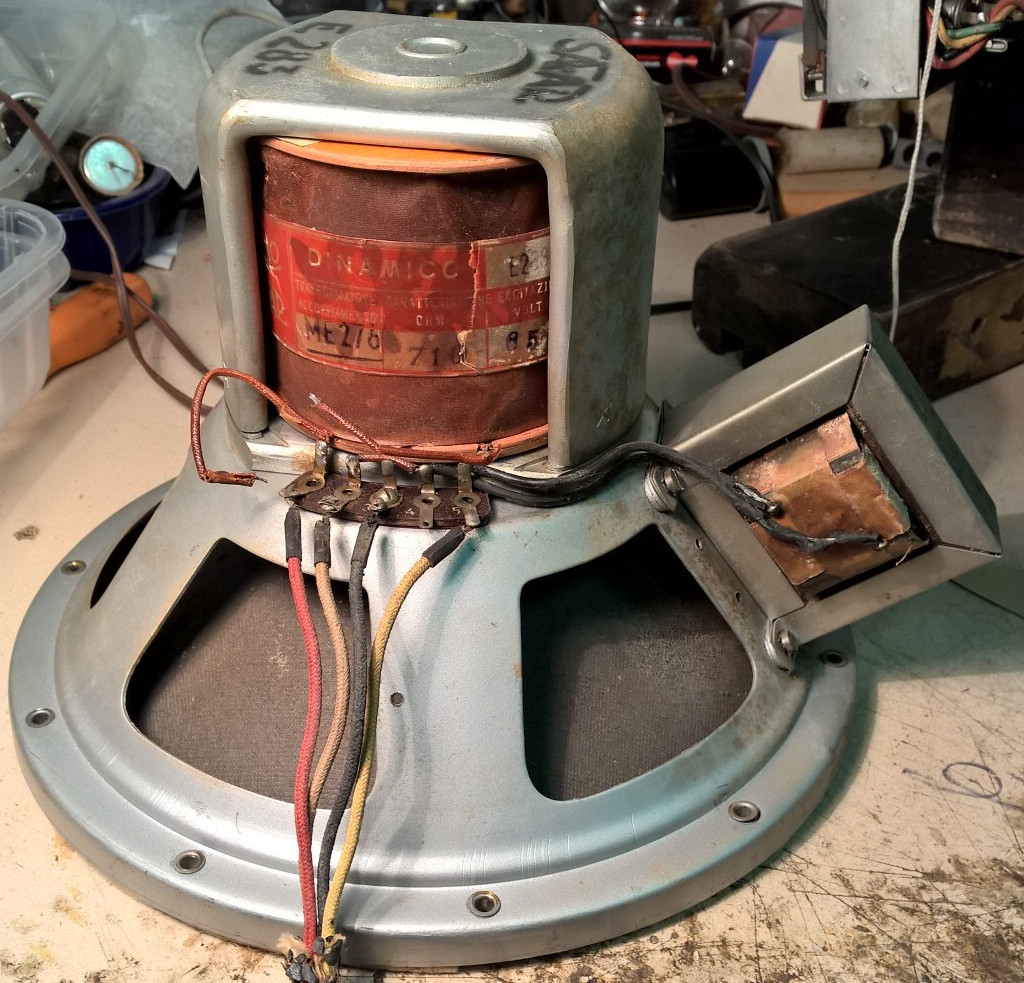

In questo caso si tratta di un Safar E283, montato sul modello 543RF, un vero colosso del peso di parecchi chilogrammi. Il trasformatore d'uscita va bene, la bobina di campo invece risulta aperta e non dà segnali di ripresa neppure cercando di risvegliarla con "iniezioni" di corrente alternata a 110 V (a volte funziona). Dunque bisogna riavvolgerla, o sostituire l'altoparlante oppure smontare il tutto e vedere cosa si può fare.

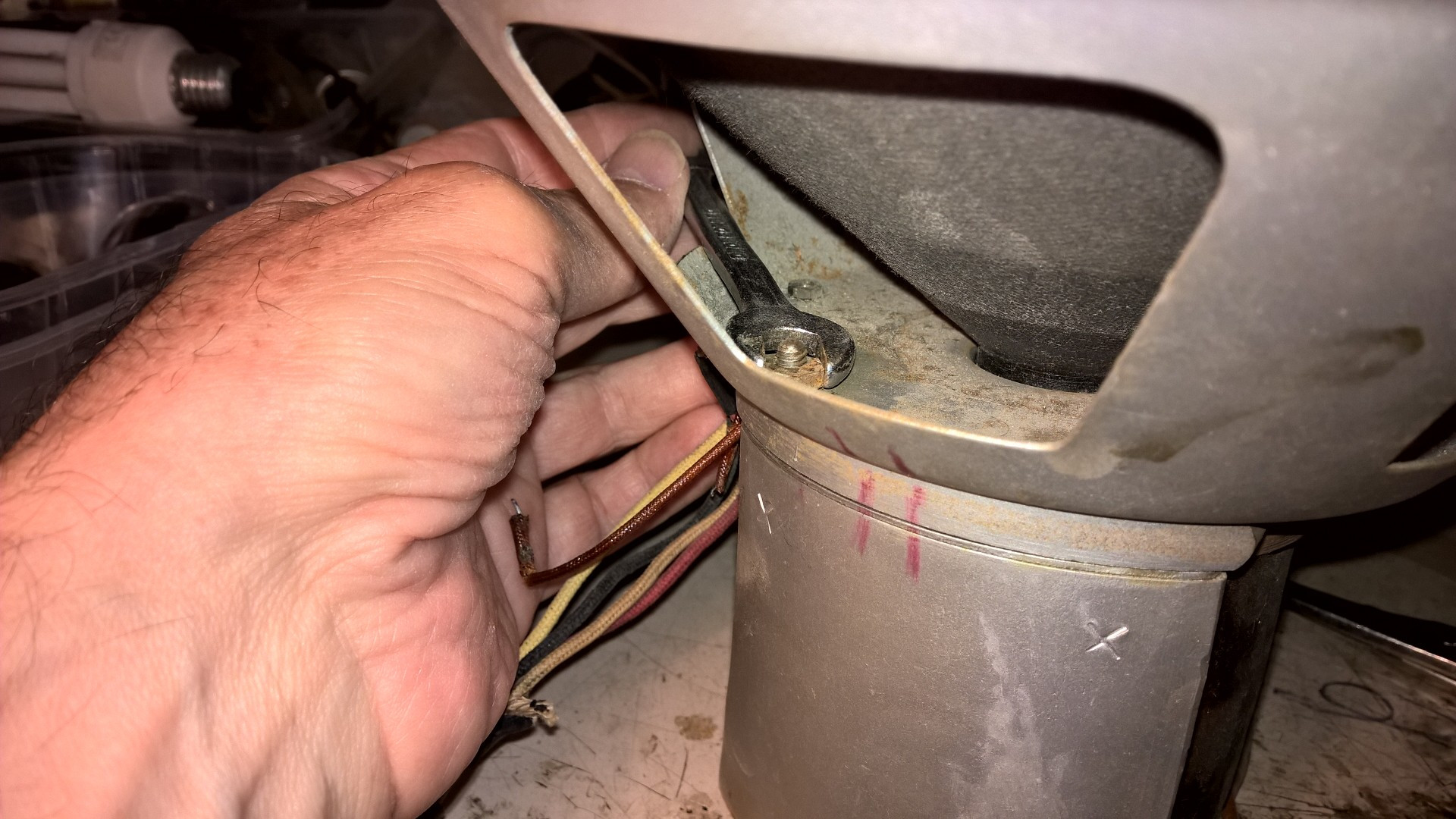

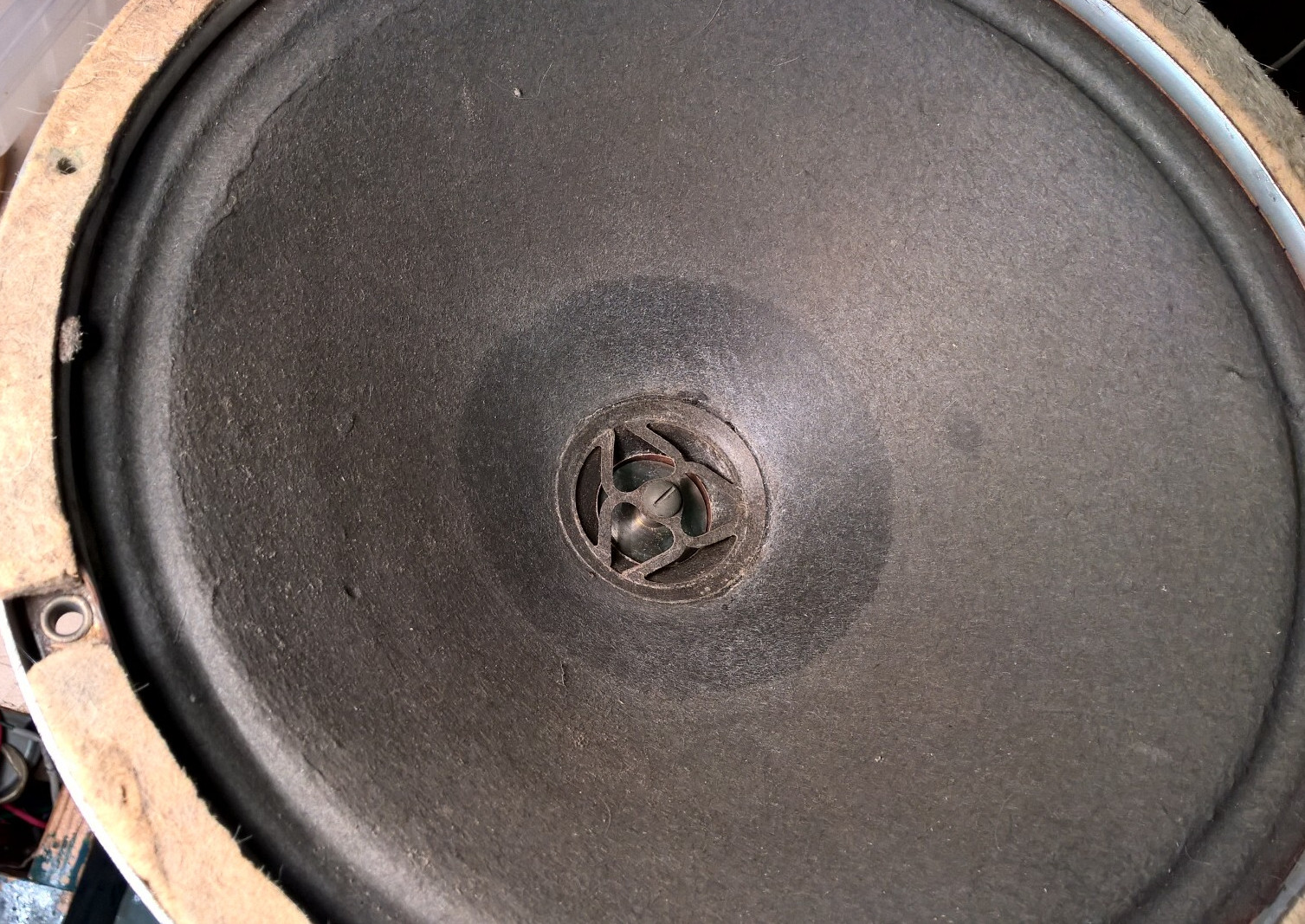

Smontare un elettrodinamico è un'impresa delicata ma tecnicamente possibile, ancora più delicato sarà il rimontaggio. Comincio liberando le saldature dei fili che uniscono il cestello al corpo magnetico, e la vite del centratore all'interno del cono. Poi cerco di mollare i dadi che tengono insieme la meccanica, dopo aver fatto dei segni di riferimento che permetteranno di rimettere le cose esattamente a posto. C'è poco spazio per la chiave, ma con un po' di pazienza ci si riesce.
 |
 |

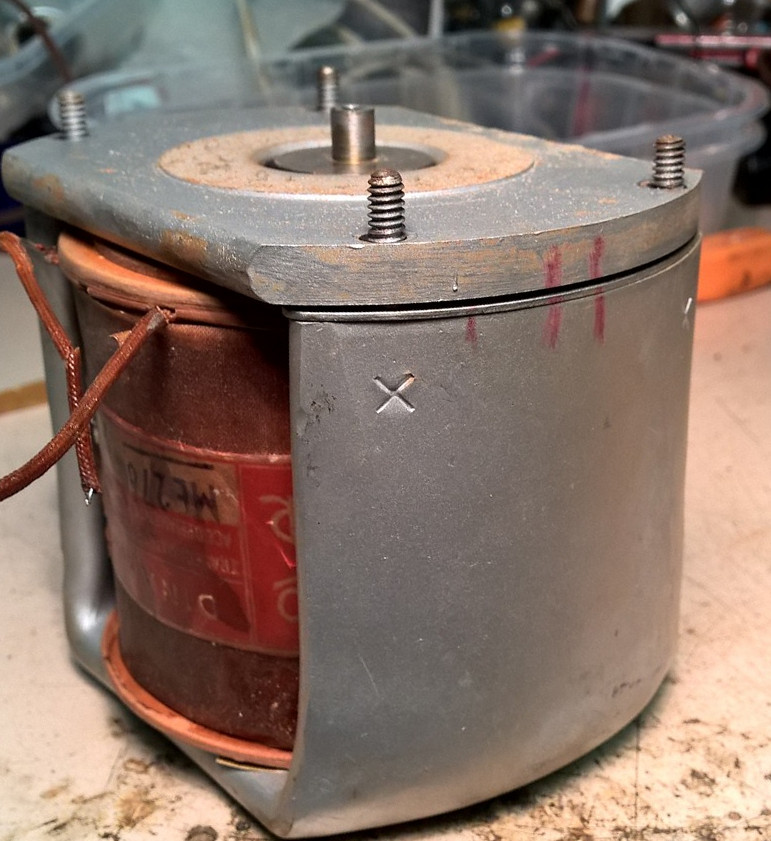

Sollevando infine con delicatezza il cestello
libero il gruppo magnetico con la bobina di
campo. Misuro ancora una volta con l'ohmetro:

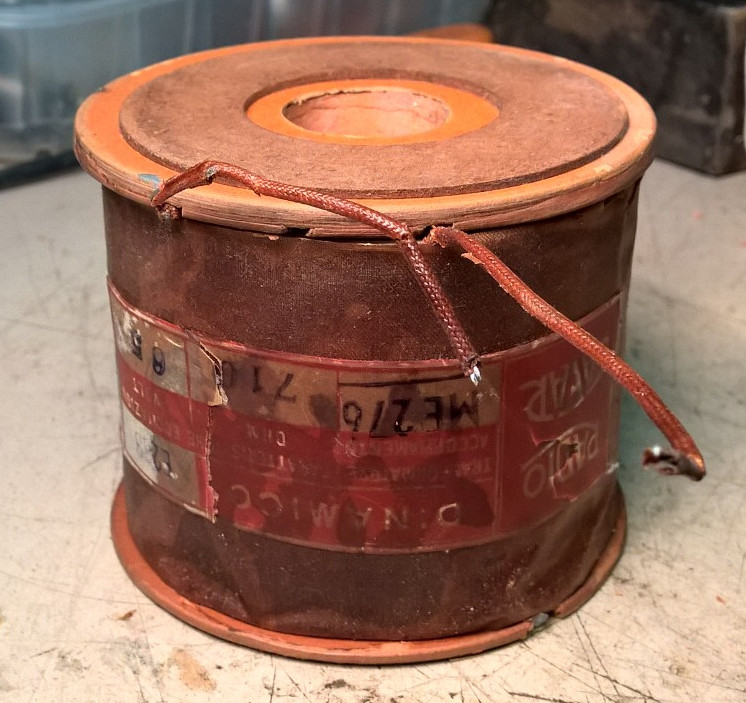

nessuna continuità. Tolgo con delicatezza
l'involucro protettivo, sperando di incontrare
subito qualche collegamento interrotto, ma
niente.
 |
 |
A questo punto dovrei svolgere la bobina fino a
incontrare l'interruzione, ma procedo

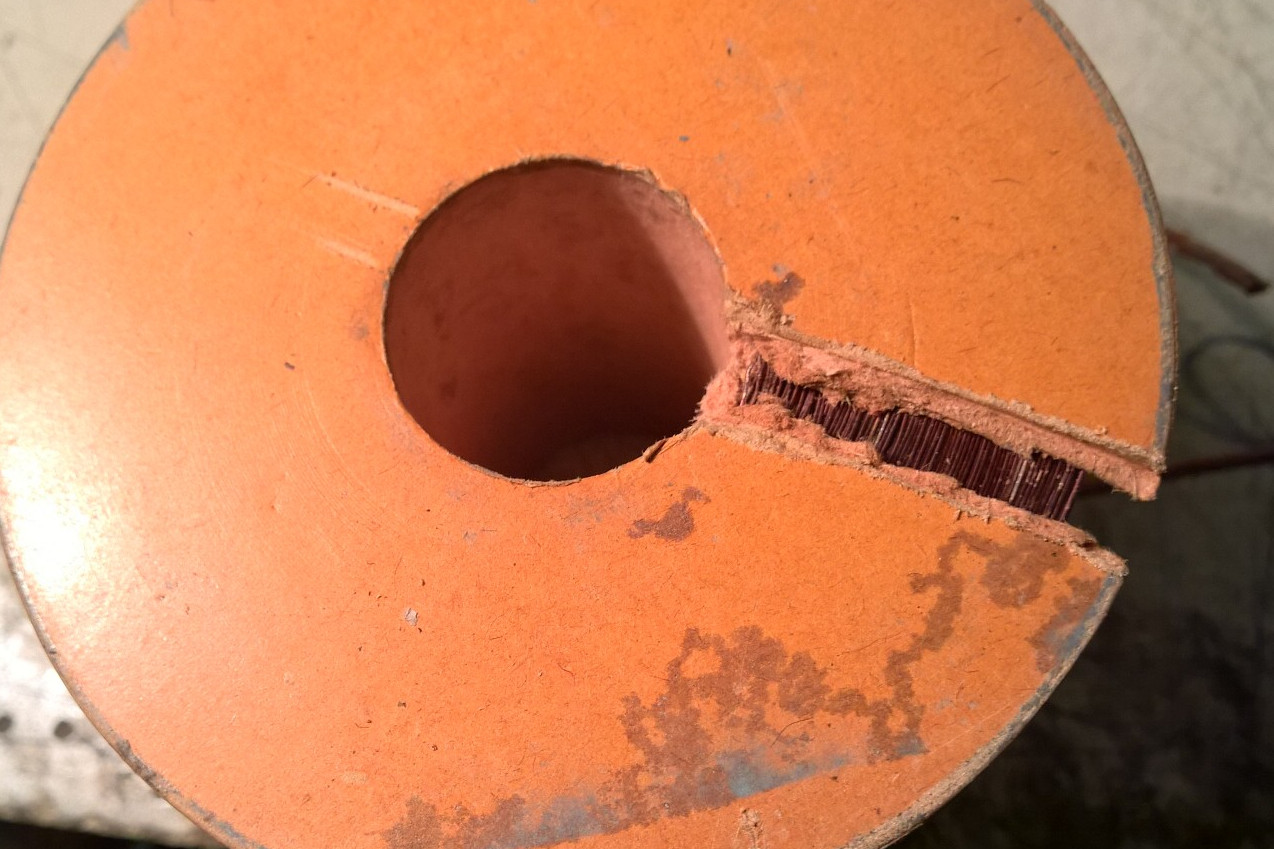

diversamente. Con seghetto, forbicine e tanta
cautela effettuo un'incisione in una delle due
spalle del rocchetto, fino a mettere a nudo il

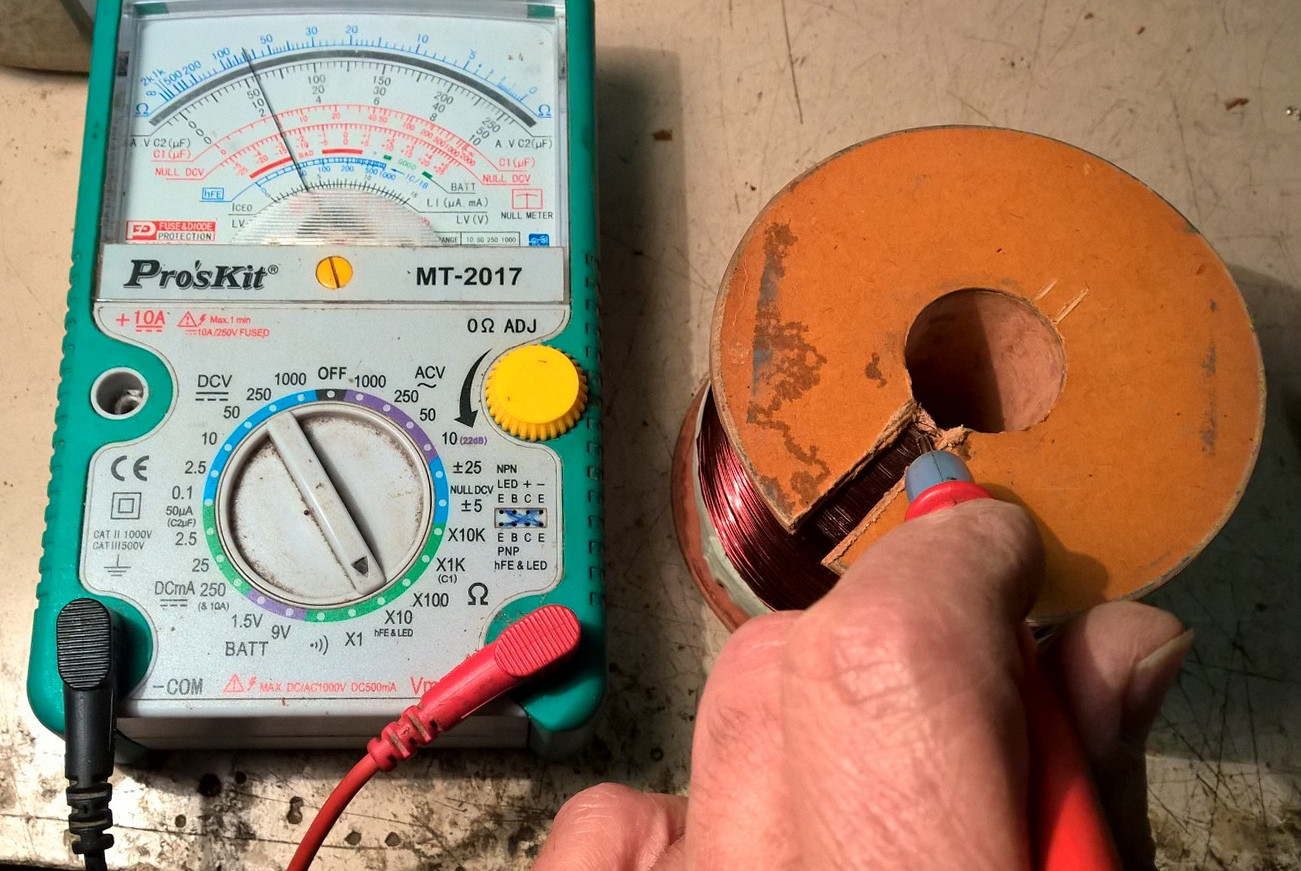

fianco dell'avvolgimento. Grattando qualche
millimetro di smalto da una spira, posso
controllare se la stessa spira si trova a monte
o a valle dell'interruzione. In questo modo
posso trovare il punto esatto dell'interruzione,
che nel mio caso si trova quasi all'inizio
dell'avvolgimento: avrei dovuto svolgere quasi
tutta la bobina per trovarlo.
 |
 |

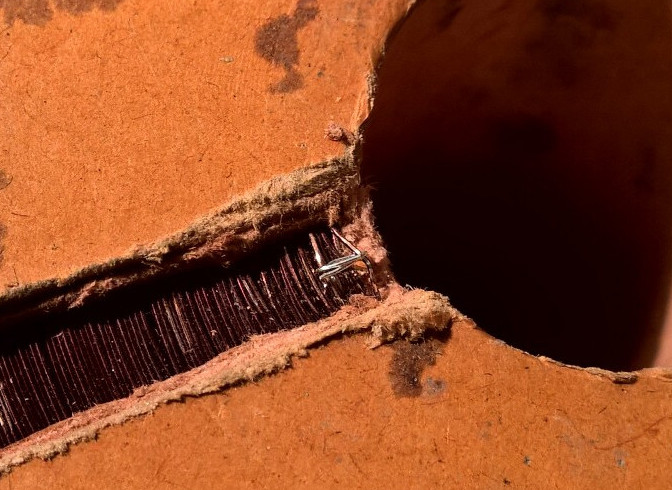

Ripetendo le misure dall'altro
capo posso portarmi proprio a
ridosso dell'interruzione.Ora
basta un piccolo ponticello
saldato tra le due spire per
ripristinare la continuità. Una
volta saldato e controllato,
inserisco una strisciolina di
carta per garantire l'isolamento
e ripristino la spalla con un
pochino di colla a caldo.
Posso finalmente procedere al rimontaggio della bobina, quindi del cestello al suo posto e infine alla centratura della bobina mobile. Ci sono volute due ore circa per completare il lavoro, ma il risultato è quasi perfetto, indistinguibile dall'originale.
Qualche considerazione - Si tratta di un espediente un po' sporco, infatti si diminuisce l'induttanza complessiva della bobina, e si rischia di mettere in corto qualche spira. Il primo problema può causare una piccola diminuzione dell'efficienza dell'altoparlante, ma in percentuale irrilevante per i nostri scopi. Il fatto di avere qualche spira in corto, trattandosi di un avvolgimento attraversato da corrente quasi continua, non darà comunque alcun fastidio.
