Rispondo con un po' di ritardo all'appello lanciato su questo sito, che sollecitava i lettori a documentare con foto ed opinioni le proprie realizzazioni di radio a galena in FM.

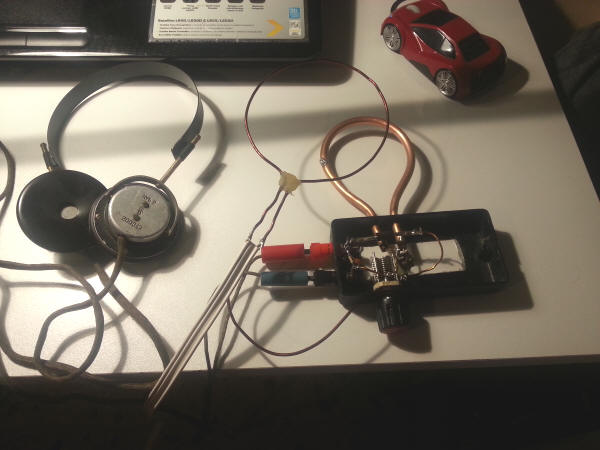

Le foto allegate sono di una mia realizzazione dell'ultima radio a galena proposta dal signor Carlo Bramanti. Il progetto è pressoché identico, praticamente con queste foto propongo una realizzazione di un prototipo. Ho deciso di inviare subito le foto per paura di non riuscire nei prossimi giorni a realizzare qualcosa di definitivo.

Ci sono comunque alcune modifiche allo schema elettrico, che riguardano l'aggiunta di un condensatore compensatore in parallelo a quello di sintonia, e un collegamento di uno dei due conduttori di discesa dell'antenna con quella che è stata scelta come "massa" del circuito. Per fare ciò ho adoperato del filo di 2mm di diametro che ha anche la funzione di mantenere ferma la bobina d'antenna nella posizione voluta vicino alla bobina di sintonia, onde realizzare l'accoppiamento voluto. Ho di conseguenza eliminato quella che il signor Bramanti ha chiamato contrappeso.

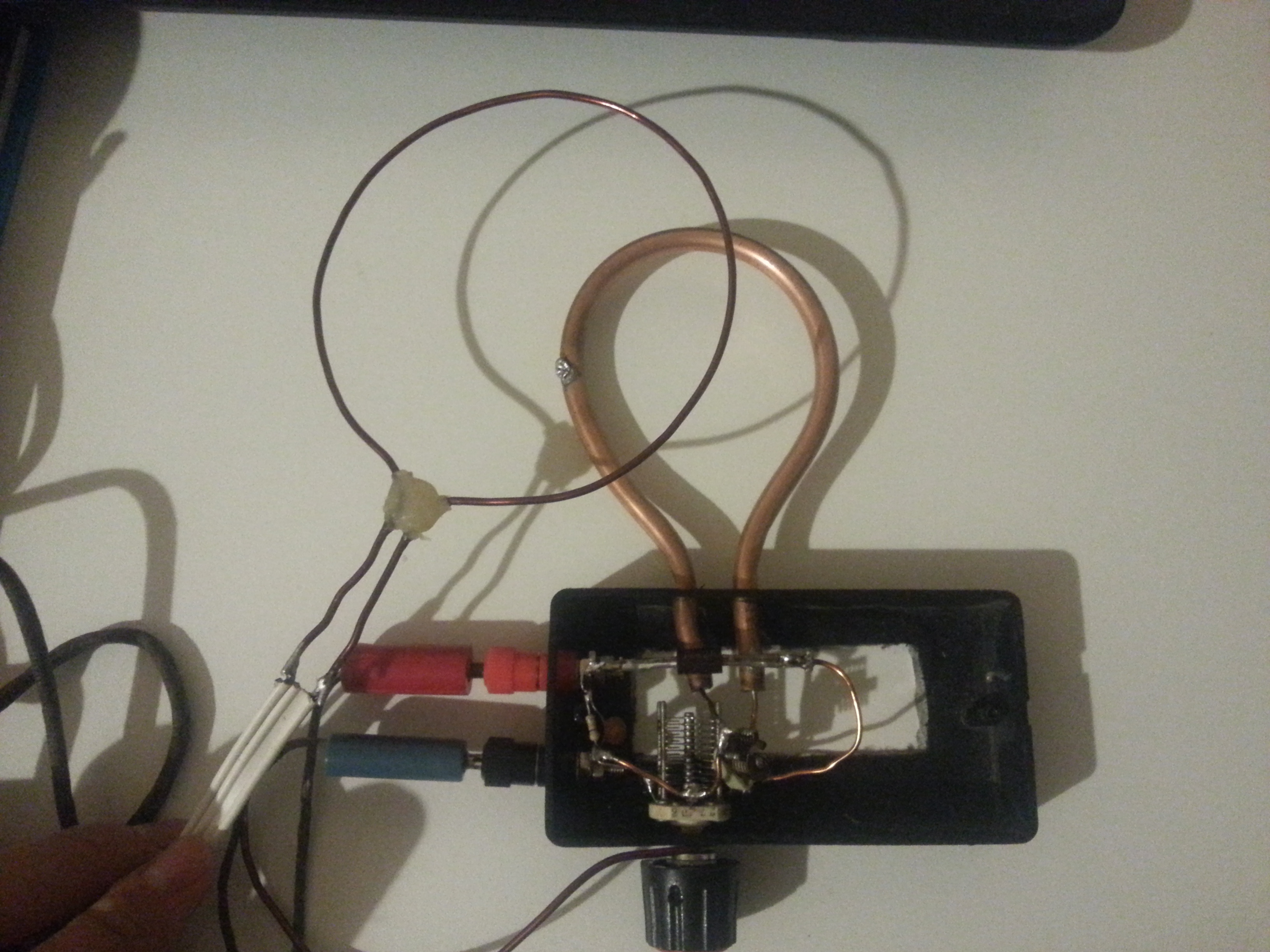

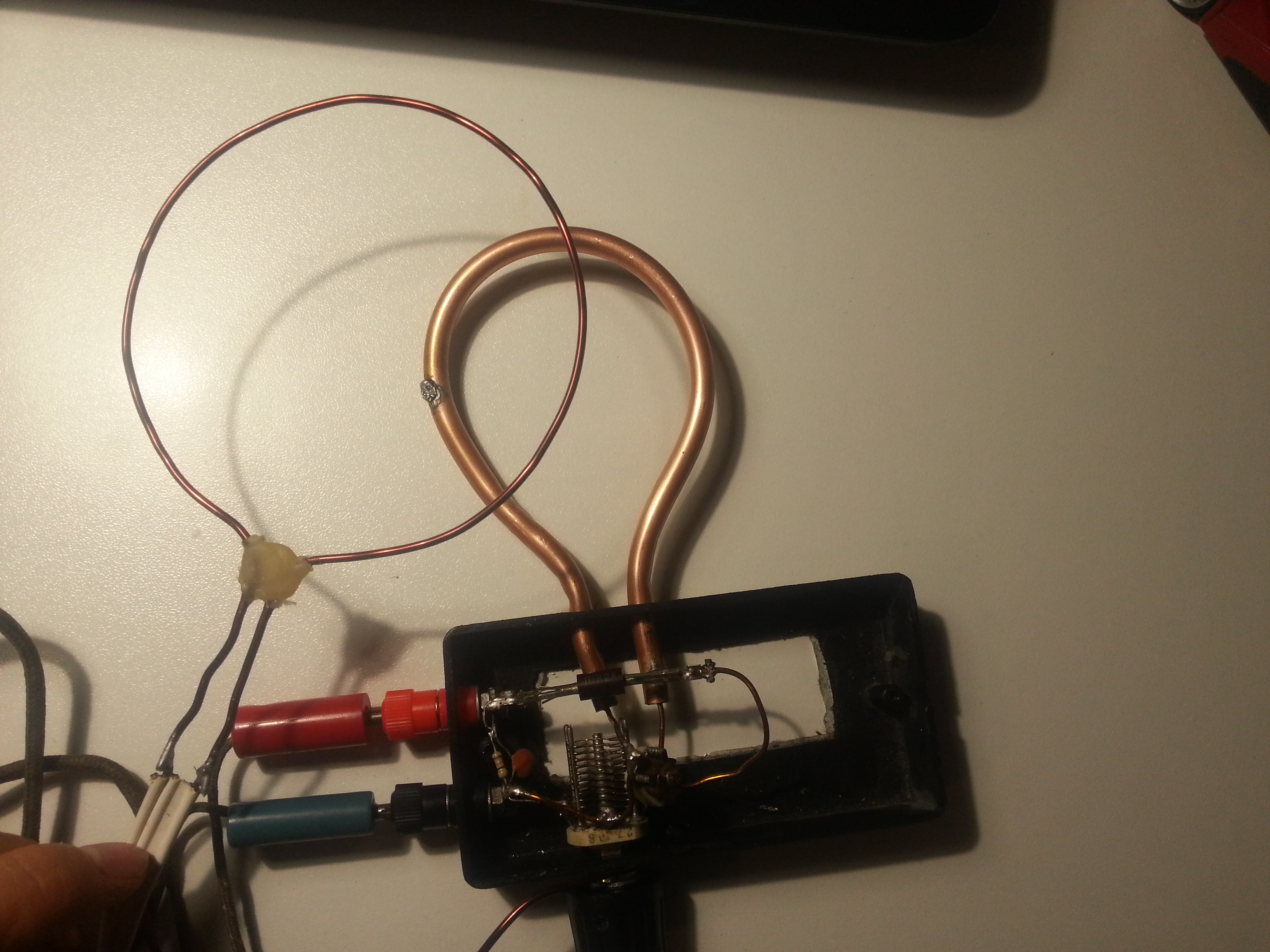

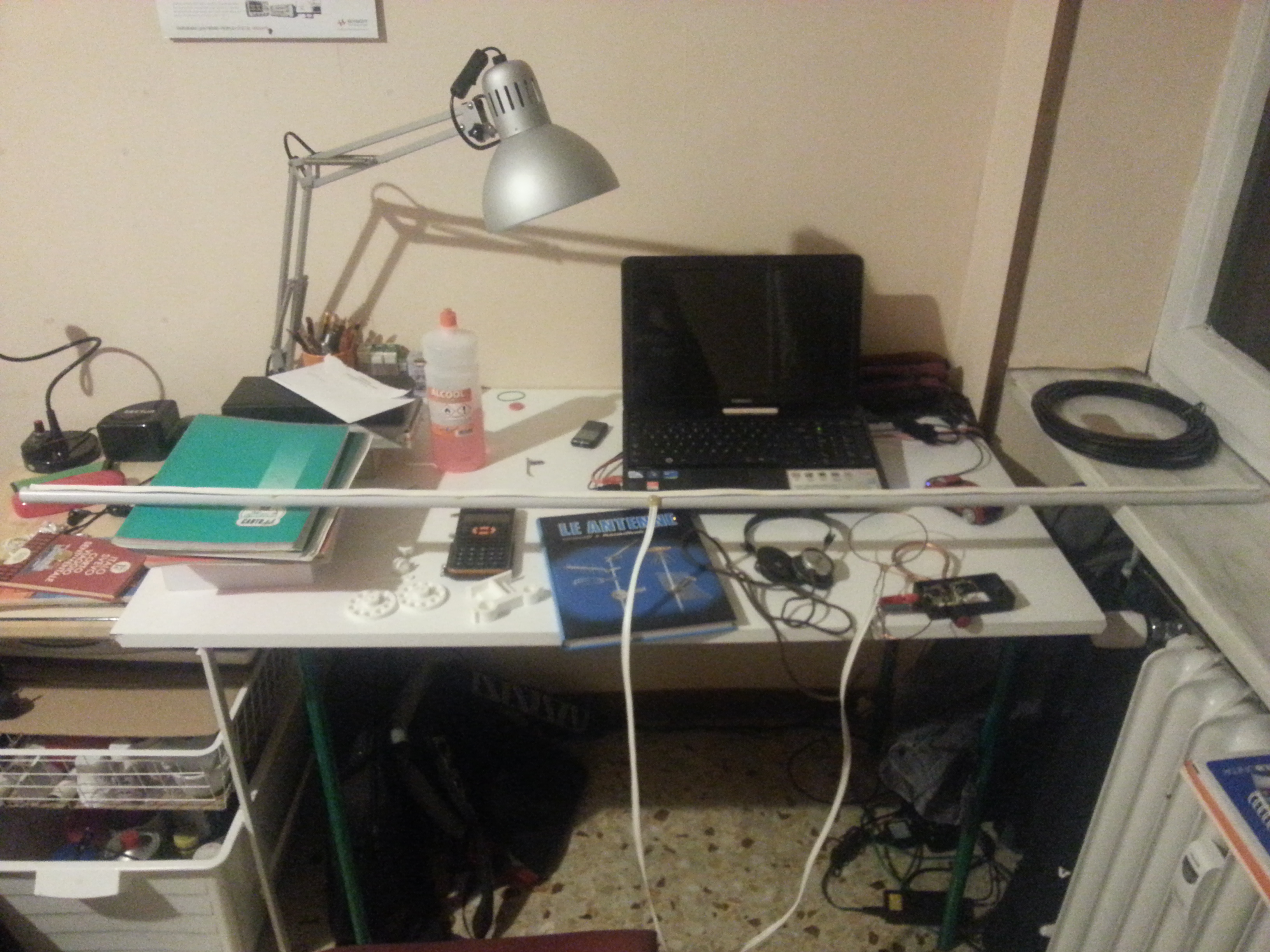

Il condensatore di sintonia è da 2.7 - 10.8pF, il compensatore pure, la bobina è quasi circolare, con un diametro di circa 7cm, realizzata con tubo di rame da 7mm. Il diodo è un 1N84A, consigliatomi dall'ingegner Gianfranco Albis. La bobina d'antenna è identica a quella del signor Bramanti. Ho solamente modificato un po' la lunghezza del dipolo ripiegato, portandola a 147cm, facendola risuonare al centro gamma, 98MHz circa. L'antenna è realizzata con una vecchia piattina, reperita come surplus in una ferramenta, attaccata con della colla termica ad una canalina circolare di 2cm di diametro. Riesco a ricevere almeno 3 stazioni, ben separabili, senza amplificatore. Spero che le foto siano utili (fare clic sulle immagini per ingrandirle) Damiano Cirielli
