Ricevitore AM per onde medie

Di CRISTIAN GIACOMIN

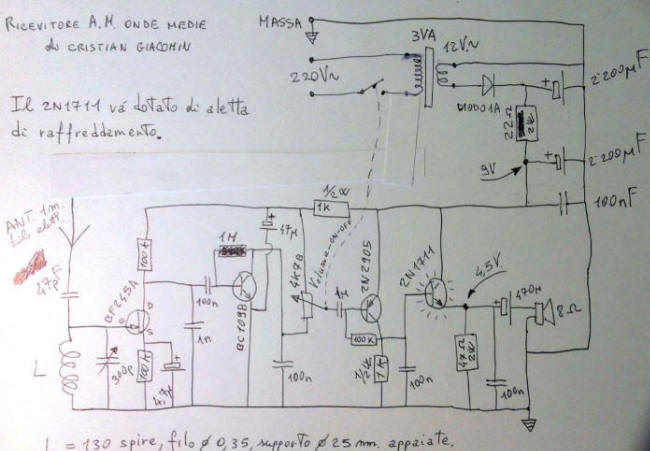

Il condensatore da 47pF ricava dall’antenna il segnale radio, può andar bene un'antenna da 1 a più metri di filo elettrico, per quanto riguarda il condensatore variabile può andar bene uno di recupero che sia da 250/350pF. Il transistor BF245A funge da rivelatore, il BC109B da preamplificatore audio. Io ho usato un potenziometro con interruttore di accensione incorporato per comodità. L’amplificatore audio si compone con i due transistor 2N2905 e 2N1711. Io ho usato prevalentemente pezzi di recupero.

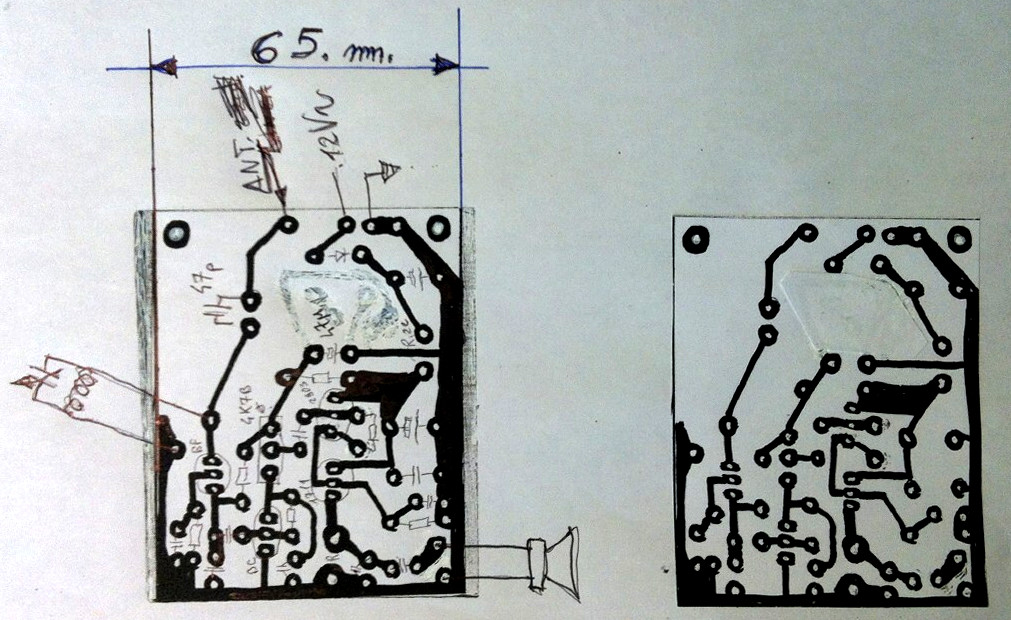

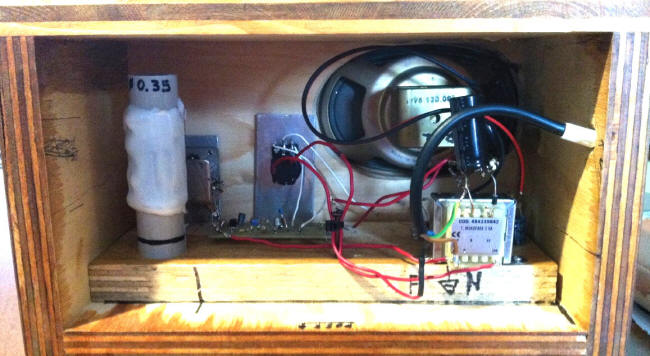

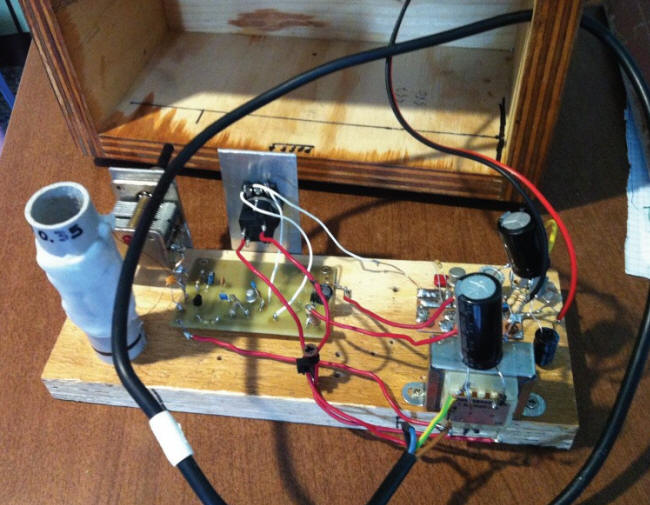

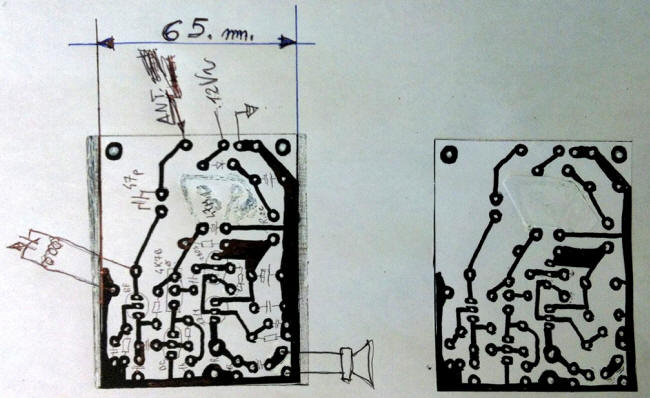

L’ascolto delle onde medie deve essere prevalentemente nelle ore serali, perché durante il giorno può capitare che non vi sia alcun segnale. Come potete vedere dalle foto la radio è ancora in fase sperimentale, ho progettato la basetta C.S. ora che ho ultimato gli esperimenti.

Questi progetti hanno valore didattico, auguro a tutti buoni esperimenti.
