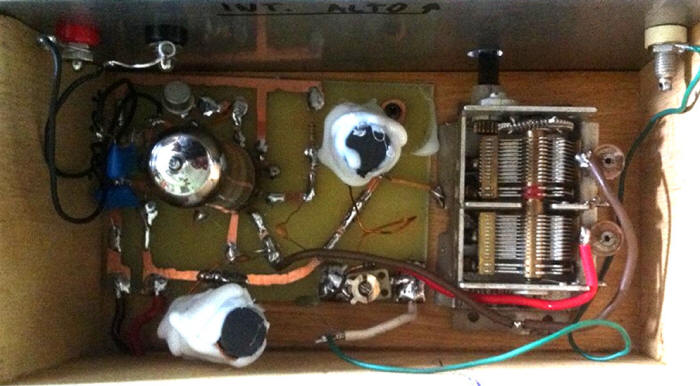

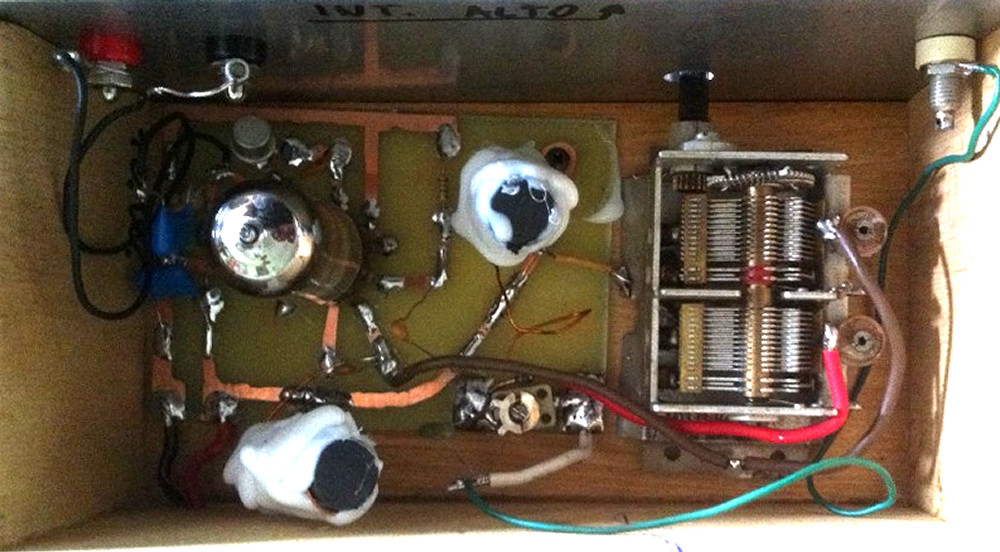

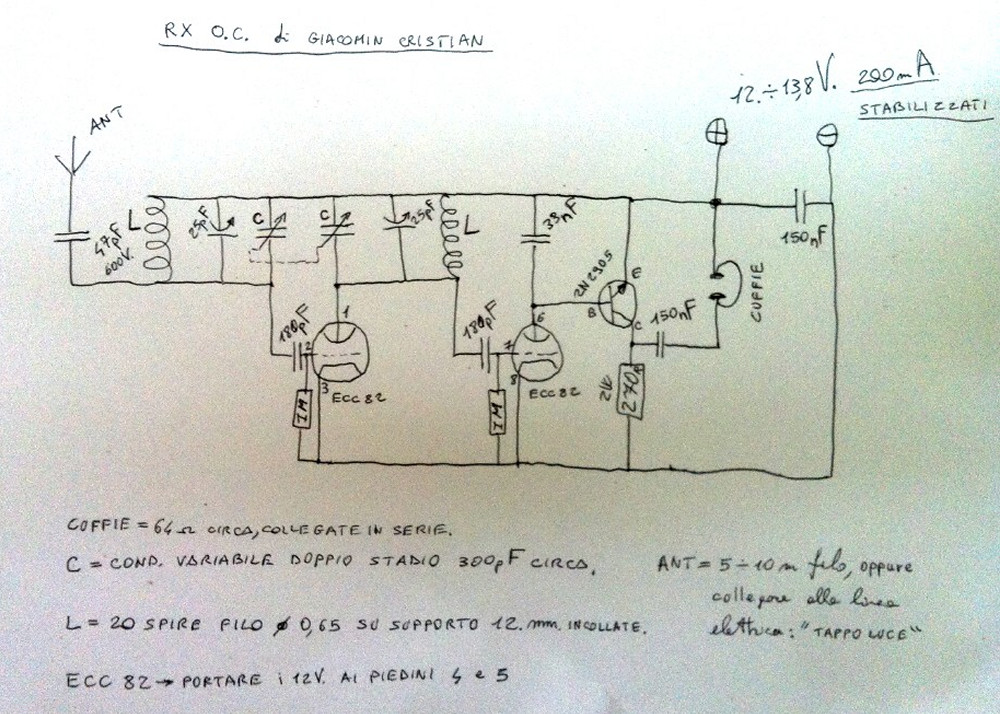

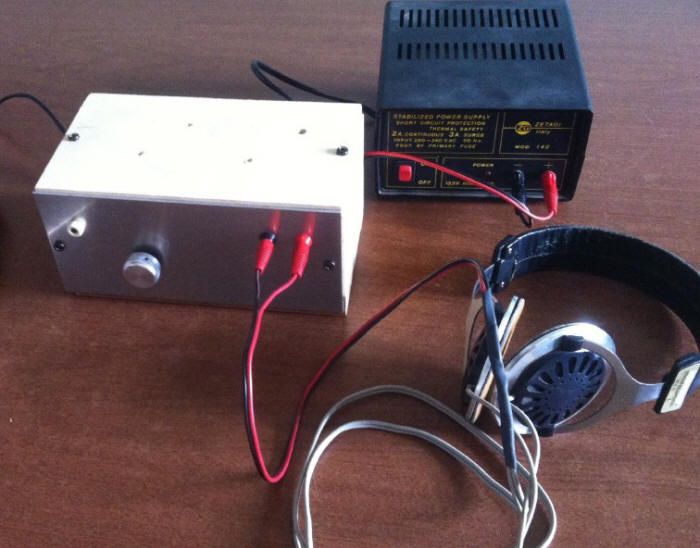

Il circuito d’ingresso è simile ad una galena, poi la radio frequenza va nella griglia 2 della valvola, il carico anodico è costituito dalla seconda sezione del condensatore variabile e la bobina L, sulla griglia 7 abbiamo ancora la radio frequenza modulata ed amplificata. Sull’anodo 6 ci ritroviamo la radio frequenza demodulata. Per quanto riguarda il transistor la corrente di polarizzazione di base è data dall’anodo 6 della valvola, sul collettore del transistor ci troviamo il segnale audio amplificato. Per la taratura serve aprire completamente il condensatore C, poi regolare i due compensatori da 25 posti in parallelo in modo da non sentire più fischi in cuffia. Se durante le prime prove non si sente nessuna emittente non scoraggiatevi e provate più tardi, in onde corte le emittenti si captano in modo irregolare e l’ora migliore per le prove è verso il tramonto. Il condensatore d’ingresso da 600V serve perché può essere usato come tappo luce, cioè, si può collegare al posto dell’antenna la rete elettrica nel caso sia impossibile costruire un antenna filare. Questo ricevitore ha una buona sensibilità ed una buona selettività, il volume in cuffia è elevato e vi darà grandi soddisfazioni.

                                                                                                                                   Cristian Giacomin
