MakeInductor
Un programma per il calcolo delle induttanze
(di Sandro Santonico)
Il programma Make Inductor consente, attraverso l'utilizzo della formula di Wheeler, di effettuare il calcolo di induttori avvolti in aria. Attraverso l'utilizzo di Make Inductor, fissando semplicemente il diametro del filo e l'altezza ed il diametro del rocchetto sarà facilissimo realizzare, con molta precisione, qualsiasi valore di induttanza. Alcune induttanze, causa dimensioni elevate del rocchetto o alta resistenza equivalente, non saranno certo realizzabili, ma il loro studio può farci comprendere come diametro del filo e dimensioni del rocchetto influiscono sul valore di induttanza.
Il programma si divide in tre finestre di seguito descritte
-
Finestra Principale
-
Finestra Calcoli
-
Finestra Tabella
Nella Finestra principale saranno inserite le dimensioni in mm del rocchetto come:
-
Dimensione H Altezza del rocchetto
-
Dimensione B Spazio utile per l'avvolgimento
-
Dimensione D1 Diametro del rocchetto
-
Diametro filo Diametro del filo utilizzato
NOTA:
Per il diametro del filo sono inseriti i diametri del filo
maggiormente presenti in commercio. Il diametro indicato è quello del
filo con isolante.Nella parte inferiore della finestra nel riquadro
"Dati Costruttivi Rocchetto", sono riportate sei etichette di
testo, non editabili, che riportano i dati costruttivi del rocchetto man
mano che vengono inseriti i dati.
Le informazioni contenute sono:
-
Spire per strato
-
Numero di stati max
-
Spire totali
-
Dimensione L (larghezza rocchetto)
-
Resistenza totale in Ohm
-
Induttanza Max (mH) ottenibile con i dati impostati
Le prime quattro, forniscono
un'idea delle dimensioni meccaniche del rocchetto. Le ultime due,
forniscono le caratteristiche elettriche massime che si possono ottenere
con le dimensioni precedentemente impostate. Se il valore max di
induttanza ottenuto è inferiore a quello voluto, sarà necessario agire
sulle dimensioni del rocchetto
e del filo, facendo però attenzione alla resistenza totale ottenuta che
è, per la seconda legge di Ohm, inversamente
proporzionale alla sezione del conduttore, e cioè piccola sezione
grande resistenza. (R= Ro* L/S). In tutti i calcoli effettuati viene
fatta un'approssimazione per difetto dei valori ottenuti, per garantire
la costruzione della bobina esattamente come essa è stata progettata.
Ad esempio, in base all'altezza del rocchetto ed al diametro utilizzato,
verrà calcolato il numero di spire per strato. Fissando un'altezza di
25 ed un diametro di 1.06 il numero di spire sarebbe 25:1,06= 23,584 che
sarà approssimato per difetto a 23 spire e non a 24
Inseriti tutti i dati sarà possibile visualizzare il calcolo dei vari valori di induttanza attraverso il primo pulsante (quello che ha come icona un rocchetto) che ci aprirà la finestra:

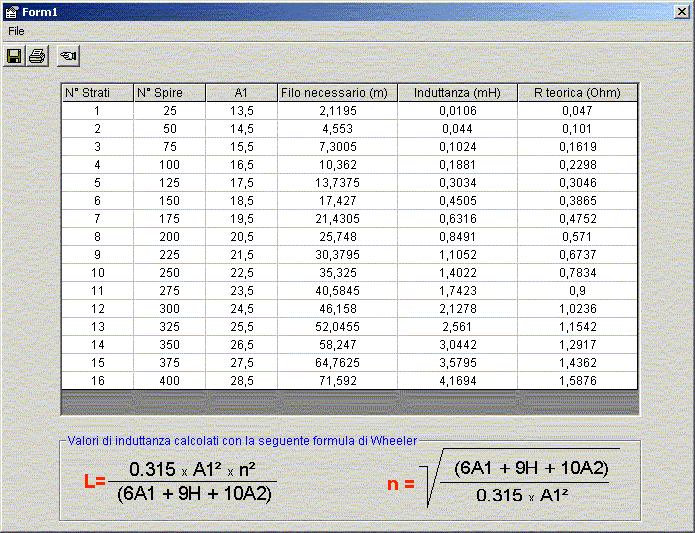

Finestra calcoli
La Finestra Calcoli mostra attraverso una tabella composta da 6 colonne i seguenti dati:
-
N strati
-
N spire
-
Larghezza dell' avvolgimento medio
-
Filo necessario in metri
-
Induttanza in mH
-
Resistenza a 20°C
I dati presenti in tabella possono essere salvati e stampati. Prima di effettuare la stampa sarà necessario salvare i dati. I file saranno salvati nella directory Studi creata durante l'installazione del programma. Il nome dei file è composto dall'altezza del rocchetto x il diametro del rocchetto - il diametro del filo .txt Ad esempio avendo progettato un rocchetto con altezza 25 diametro 25 su cui è avvolto in filo da 1,250 mm, il nome del file sarà:
25x25-1_250.txt
NOTA: File con lo
stesso nome saranno soprascritti a quello esistente
La terza ed ultima finestra
mostra tutti i diametri che possono essere utilizzati per la
realizzazione della bobina completi di resistenza a 20°C per ogni metro
e peso sempre per ogni metro. Il file sorgente è in formato Access (mdb),
non ha password e può essere modificato inserendo ad esempio nuovi
valori di diametro. Il file risiede all'interno della directory Database
creata durante l'installazione. L'aggiornamento del file non viene
effettuato da MakeInductor. Nella parte inferiore della
finestra è riportata la formula di Wheeler che fornisce valori di
induttanza o numero di spire Se volete potete divertirvi (ammesso che
sia un divertimento) a calcolarvi da soli una bobina.
INSTALLAZIONE
Il programma è assolutamente gratuito e viene fornito con un file setup.exe più un file .cab
-
Effettuate il download del file compresso inductor.zip e scompattatelo in una directory temporanea
-
Per l'installazione cliccate due volte sul setup.exe e seguite le istruzioni. MakeInductor può essere installato in qualsiasi punto dell'Hard Disk ed è fornito di un programma di disinstallazione. Nel caso di disinstallazione alcuni file dovranno essere rimossi manualmente (Es Dir:Studi)
Segue un esempio di output del programma
Buon lavoro e buon divertimento
Sandro Santonico.
========================
Generato con Make Inductor Versione 1.0
Nome File 25x25-1.txt
Data Creazione 18/04/2002
Valori di induttanza (mH) in funzione delle dimensioni del rocchetto:
Altezza H (mm)------------------------------------
25
Diametro filo di Rame (mm)------------------------ 1
Diametro del rocchetto D1 (mm)-------------------- 25
Larghezza delle flangie del rocchetto L (mm)------ 61
Numero massimo di strati
consentiti--------------- 16
Numero massimo di spire consentite per ogni strato 25
Numero di spire massimo consentite---------------- 400
Valore massimo di induttanza ottenibile----------- 4.1694
N°Strati N°Spire A1 Filo Necessario (m) Induttanza (mH) R Teorica
1 25 1,3 2,1195 0,0106 0,047
2 50 1,35 4,553 0,044 0,101
3 75 1,4 7,3005 0,1024 0,1619
4 100 1,45 10,362 0,1881 0,2298
5 125 1,5 13,7375 0,3034 0,3046
6 150 1,55 17,427 0,4505 0,3865
7 175 1,6 21,4305 0,6316 0,4752
8 200 1,65 25,748 0,8491 0,571
9 225 1,7 30,3795 1,1052 0,6737
10 250 1,75 35,325 1,4022 0,7834
11 275 1,8 40,5845 1,7423 0,9
12 300 1,85 46,158 2,1278 1,0236
13 325 1,9 52,0455 2,561 1,1542
14 350 1,95 58,247 3,0442 1,2917
15 375 2 64,7625 3,5795 1,4362
16 400 2,05 71,592 4,1694 1,5876
