Ricevitore FM a rivelazione sul fianco della curva di selettività

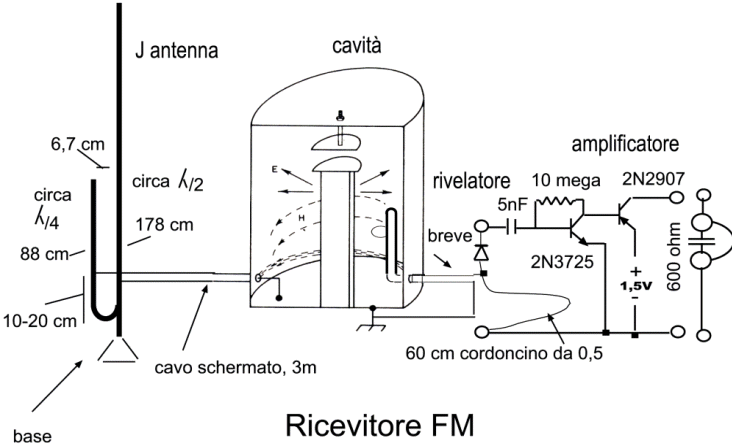

In questa disposizione la rivelazione FM avviene tramite il diodo in figura e viene amplificata fortemente dai due transistor. Il consumo a cuffia inserita è 300 microampere, staccando la cuffia, solo 5. Di conseguenza la pila può rimanere sempre inserita. Quella sperimentata è da 1,5 V, con una al litio da 3 V la resa migliora.
L’antenna è in configurazione J antenna (vedi
pagina sulle galene) e non ha bisogno di
essere isolata dalla base. La cavità è un
surplus da una radio libera, l’amplificatore è
quello già visto per la
rivelazione-amplificazione AM con l’aggiunta di
un diodo, dato che non rivelerebbe
Nell’ FM, a differenza che in AM, l’amplificatore realizzato non è sufficiente per l’ascolto in altoparlante, ma la selettività e sensibilità sono ottime e le stazioni si susseguono numerose una dietro l’altra ben separate. Le prestazioni sono quelle di una normale radiolina, salvo un certo soffio di fondo dovuto alla mancanza di limitazione del segnale in arrivo.

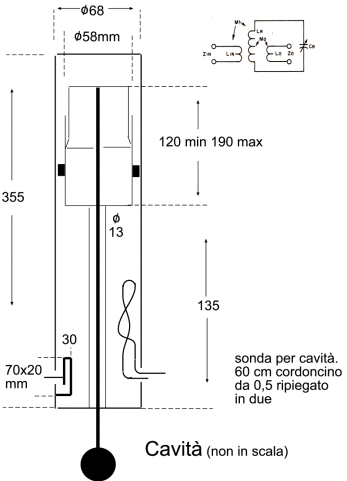

Viene dato il disegno in sezione della cavità, facilmente realizzabile facendo tornire quattro dischi e quattro pezzi di tubo. Il materiale dell’originale è rame argentato, ma si può usare anche ottone, procurando di lucidare gli interni.
Teoricamente il Q è un poco più basso della realizzazione indicata su di un sito USA, ma è molto meno ingombrante e più facile a realizzare.
Vedi l'articolo di Bramanti sulla Demodulazione FM
Vedi anche la pagina di Bramanti sulle Galene
