Regolatore per Alimentazione Anodica

Di Giuseppe Feniello

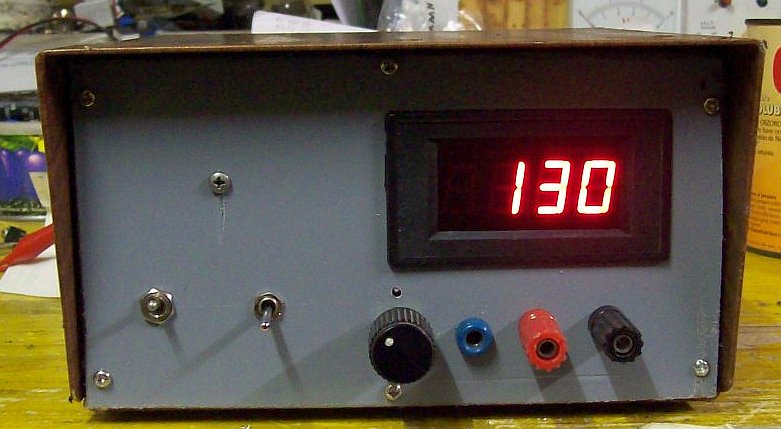

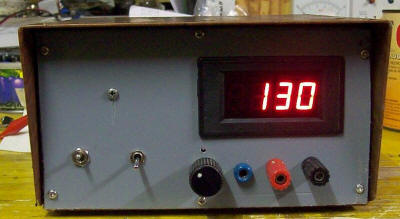

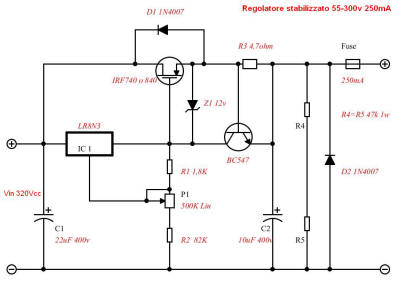

Alimentatore stabilizzato impiegante il regolatore LR8N3 della Supertex Inc., configurato per una tensione di uscita che puņ essere regolata da 55 a circa 310V (clicca sullo schema per vederlo meglio).

Come elemento di potenza si possono impiegare transitor darlington x alta tensione tipo BU826 o BU911. Il circuito č provvisto di limitatore di corrente impiegante un transistor di piccola potenza tipo BC171 o BC547che con una R in serie al carico di 4,7 ohm limita a circa 175mA ( dipende dalle tolleranze dei componenti…).

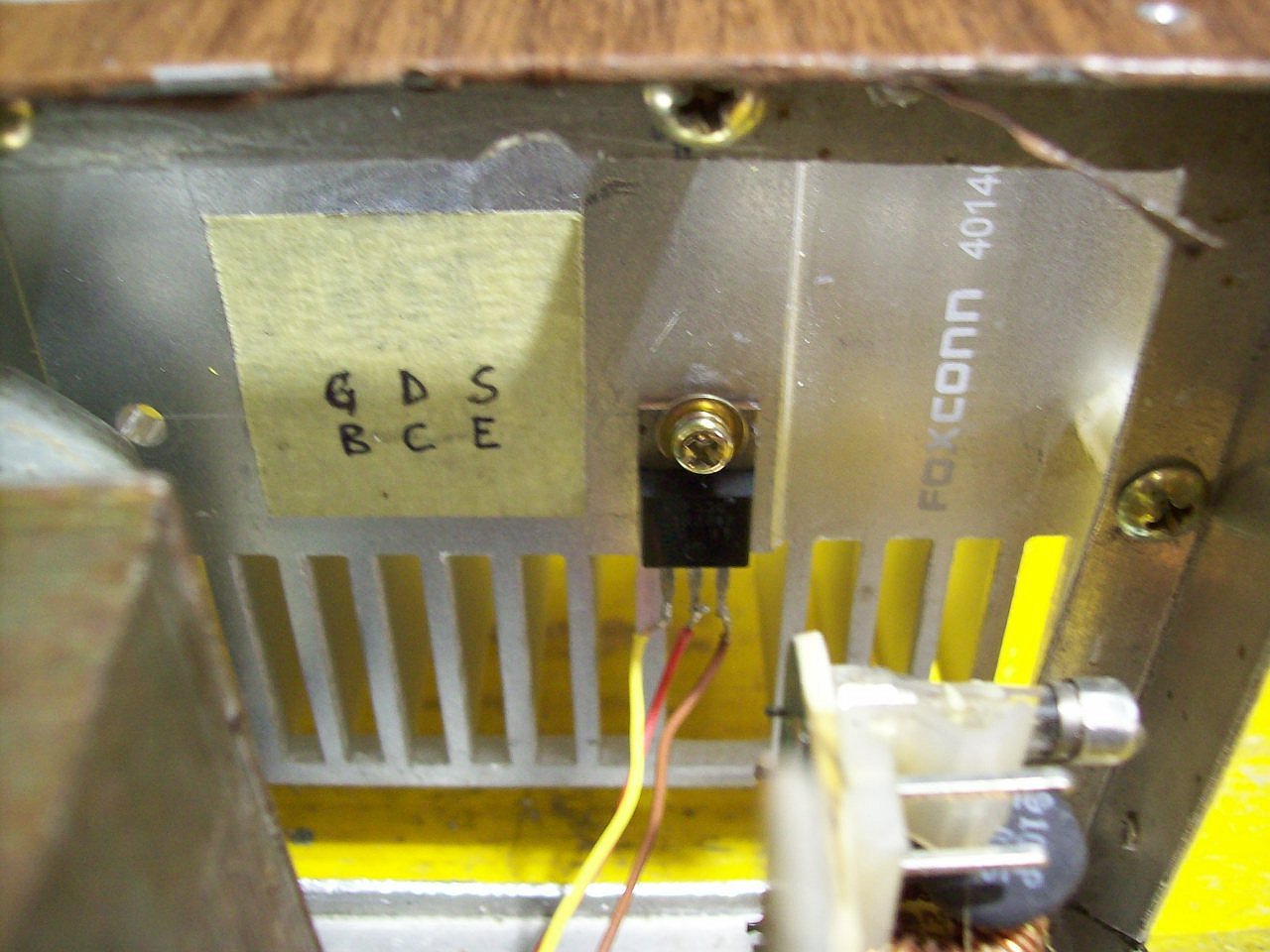

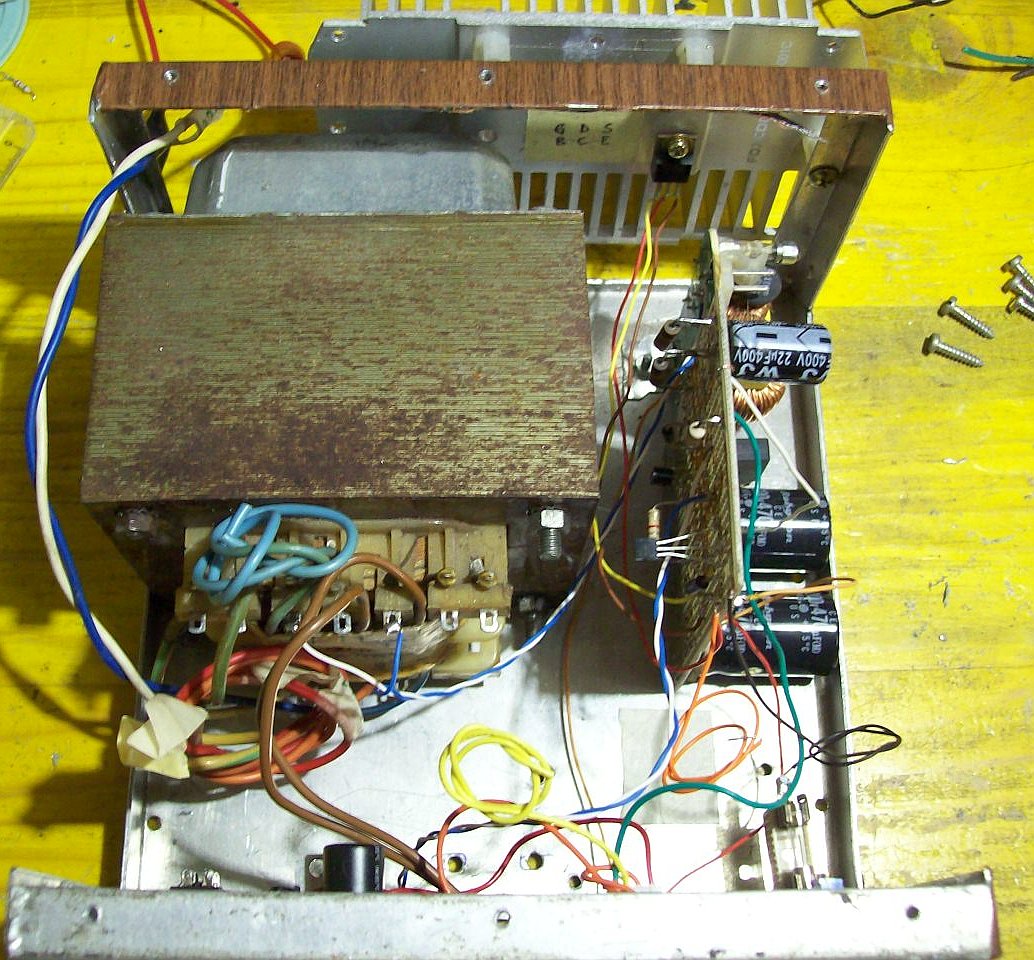

In alternativa ai relativamente costosi transistor si puņ utilmente montare un economico MOS di potenza tipo IRF730 o IRF830, comunque provvisto di diodo di protezione tra Drain e Source (in alternativa si puņ montare un 1N4007 esterno vedi D1) Il diodo zener ha la sola funzione di protezione per il MOS. I condensatori C1 e C2 migliorano la risposta ai transitori, il diodo D2 protegge il circuito da picchi di tensione inversa in caso di carichi induttivi, le R4 e R5 accelerano la scarica di C2 in caso di spegnimento del circuito senza carico collegato. Volendo limitare la tensione minima in uscita (limitando quindi la potenza dissipata dall’elemento di potenza) si puņ alzare il valore della R2. Il circuito č stato collaudato con darlington di due BU508, con darlington di due MJE13007 e con 2SK2611, i risultati sono sempre gli stessi, la regolazione č comunque ottima venendo, in alcuni casi, a diminuire solo la max corrente prelevabile. Il power Mos DEVE essere montato su adeguato dissipatore dovendo, nelle condizioni peggiori, dissipare circa 46W… Vedasi anche il datasheet del regolatore.
