TX OM/01 Trasmettitore domestico per Onde Medie
Una proposta di Luciano Loria

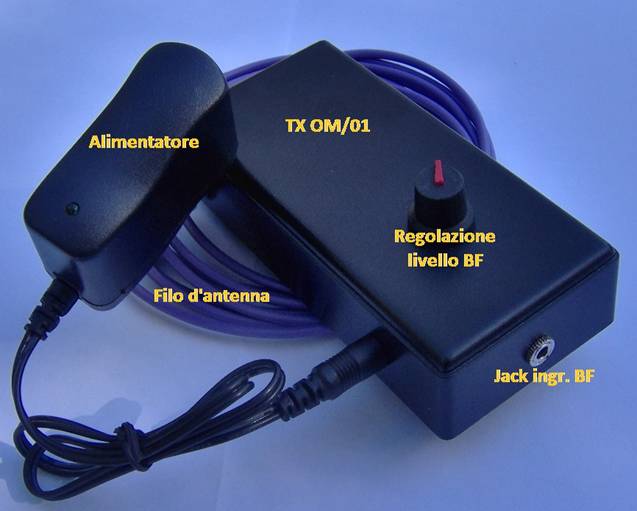

Trasmettitore
TX OM/01,
alimentazione 12 volt DC, provvisto di 2,5 metri
di filo d’antenna, jack d’ingresso BF,
regolazione livello BF, regolazione frequenza di
trasmissione sull’intera gamma OM (520 – 1600
KHz). L’apparecchio è provvisto di compensatore
capacitivo per la regolazione fine della
frequenza di trasmissione, che è stata suddivisa
in 4 parti, e la cui scelta si effettua
semplicemente sostituendo il condensatore di
accordo. In questo modo, ognuno, una volta
individuata la porzione di gamma preferita,
libera da stazioni o disturbi, potrà andare
“ON THE AIR”
trasmettendo il suo
personale programma e sintonizzando la radio
sulla frequenza prescelta. Con istruzioni d’uso
e alimentatore 12 volt DC
(in omaggio e fino a
esaurimento scorte).
E’ possibile acquistarlo nelle due versioni:
-
montato, tarato e collaudato già pronto all’uso;
-

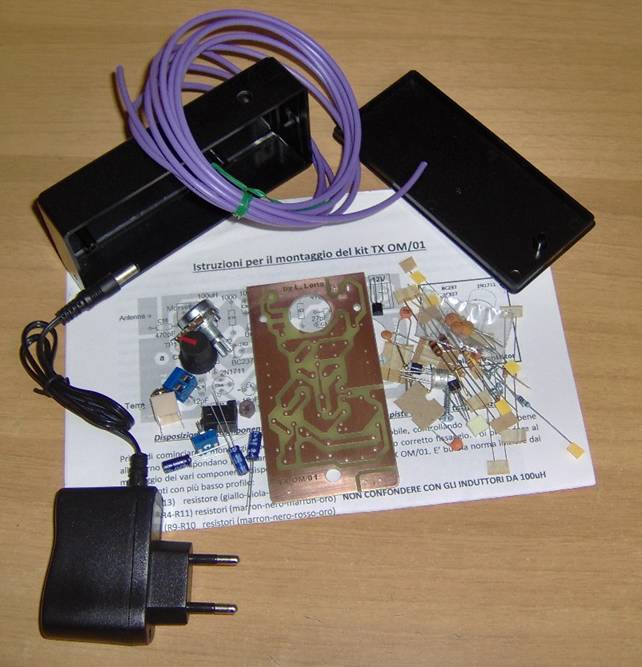

in kit di montaggio con esaurienti e dettagliate istruzioni di montaggio e di messa a punto.
Attualmente esaurito
Il prezzo d’acquisto, comprensivo di spese di
imballaggio e di spedizione è di euro:
48,00
per il TX OM/01 già montato e pronto
all’uso;
43,00
per il kit di montaggio.
Per prenotazioni, ordini, informazioni di
pagamento e altro, scrivere all’indirizzo
e-mail.
luciano.loria@gmail.com
Vedi anche i due articoli:
TX OM/01 Trasmettitore domestico per Onde Medie
Misuratore della potenza d'uscita in RF
La nostra prova del trasmettitore (a cura della Redazione)
Come avevamo richiesto al lancio di questa campagna, abbiamo ottenuto da Loria un esemplare del suo trasmettitore per le nostre prove di laboratorio. Abbiamo effettuato alcuni test con oscilloscopio e analizzatore di spettro, e abbiamo provato a trasmettere un segnale audio e a riceverlo con diversi apparecchi AM in varie condizioni. Ecco le nostre considerazioni:
-
Lo schema, semplice e piuttosto classico, è basato su un amplificatore BF, un modulatore a transistor e un oscillatore RF che funge anche da amplificatore del segnale radio. Questa configurazione consente l'utilizzo di tutta la gamma di trasmissione (sostituendo i condensatori di accordo) mediante l'uso di induttanze commerciali fisse e di un piccolo trimmer capacitivo. L'assenza di uno stadio amplificatore d'uscita accordato ha come contropartita un non perfetto accordo d'antenna. Il segnale trasmesso è comunque sufficiente per coprire largamente un ambiente domestico.
-
La qualità della forma d'onda è sufficiente ad ospitare una modulazione fino al 90%. Abbiamo notato che la sensibilità dello stadio d'ingresso del modulatore è eccessiva per gran parte dei segnali BF disponibili, per cui è importante dosare con cura l'attenuatore d'ingresso, altrimenti si rischia la sovramodulazione con conseguente distorsione. Probabilmente è possibile pilotare il trasmettitore con un semplice microfono. Questa prova però non l'abbiamo fatta.
-
È importante curare la messa a terra del trasmettitore. Questo avviene automaticamente se lo si collega a una sorgente BF alimentata in c.a., anche un PC o una radio FM. Se lo si collega a un telefono cellulare o a un lettore mp3 alimentato a batteria, oppure si trasmette la sola portante, la portata di trasmissione si riduce, in quanto viene a mancare un "contrappeso" per l'antenna.
-
Abbiamo notato una certo "effetto di prossimità" del trasmettitore per quanto riguarda la frequenza trasmessa. Avvicinando una mano o un corpo metallico all'antenna la sintonia si sposta un po'. Questo è un fenomeno legato strettamente al tipo di oscillatore, che usa la stessa antenna come parte del circuito risonante. Occorre tenerne conto, e installare il trasmettitore in un angolo non di passaggio.
In conclusione, il TX-OM/1 è un semplice trasmettitore ad onde medie che svolge egregiamente il compito per cui è stato disegnato. L'antenna è adeguata, il montaggio è pulito e accurato, l'alimentatore a corredo è perfettamente rispondente alle esigenze. (L.M. aprile 2015)
